随着电子制造行业对精密封装需求的不断提升，COB点胶机（Chip On Board点胶设备）凭借其高精度、高效率的特点，成为半导体封装、LED显示等领域的核心设备之一。本文将从技术原理、核心优势、应用场景及市场趋势等多维度，全面解析这一设备的关键价值。

一、COB点胶机技术原理与核心功能

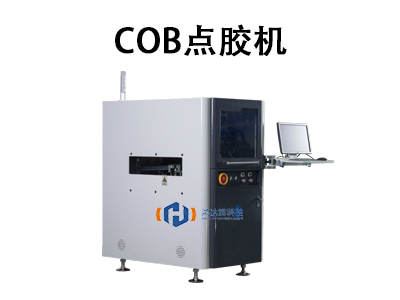

COB点胶机是一种专为芯片直接贴装（Chip On Board）工艺设计的自动化设备，通过精密控制系统实现胶水的精准涂布。其核心技术包括：

视觉识别与定位系统

金彩汇采用CCD相机或工业相机进行实时图像捕捉，结合AI算法自动识别工件位置，定位精度可达0.01mm，确保点胶路径与芯片位置完美匹配。

高精度运动控制系统

通过伺服电机驱动滚珠丝杠或直线导轨，实现点胶头的三维空间精准移动，支持复杂路径编程（如直线、圆弧、不规则曲线）。

智能胶水管理系统

配备螺杆阀或压电阀控制出胶量，胶水流量可精确至微升级别，并支持多种胶水类型（如环氧树脂、硅胶、UV胶），适配不同封装需求。

快速维护与自动化设计

金彩汇部分高端机型采用模块化结构，支持点胶头快速更换，结合自动清洗和检测功能，减少停机时间，提升生产效率。

二、COB点胶机的核心优势

高效生产

支持多头同步作业与路径优化算法，产能较传统设备提升50%以上，适用于大规模量产场景。

超高精度

金彩汇通过闭环控制系统与实时反馈机制，胶点直径误差小于±0.02mm，满足Micro LED封装等精密工艺要求。

灵活适配性

可调整参数包括胶量、速度、温度等，兼容不同尺寸基板（如PCB、玻璃基板）和封装形式（如围坝点胶、芯片邦定）。

稳定性与可靠性

金彩汇采用工业级材料与防震设计，支持24小时连续运行，故障率低于0.5%，适配严苛生产环境。

三、COB点胶机的核心应用领域

半导体封装

用于芯片邦定、黑胶保护层涂布，提升芯片抗冲击性与散热性能，广泛应用于手机主板、电脑CPU等核心电子元件。

LED显示制造

在Mini/Micro LED封装中，通过COB工艺实现高密度像素点胶。

汽车电子

适用于ECU控制模块、传感器封装，确保设备在极端环境下的稳定性。

消费电子与家电

金彩汇涵盖LCD屏幕粘接、智能家居控制器封装等场景，提升产品耐用性与小型化设计水平。

四、市场趋势与选型建议

当前，COB点胶机市场呈现两大趋势：

金彩汇技术升级：融合AI视觉与物联网技术，实现远程监控与智能调参。

行业细分：针对LED、半导体、汽车等领域推出定制化机型，例如鸿达辉科技的围坝点胶机专攻大功率LED封装。

选型建议：

优先选择支持多胶种、高精度视觉系统的设备（如鸿达辉科技等品牌）；

金彩汇关注售后服务与技术支持能力，确保设备长期稳定运行；

根据生产规模选择单头或多头机型，平衡效率与成本。

五、结语

作为精密制造领域的关键设备，COB点胶机通过技术创新持续推动电子封装工艺的升级。未来，随着Mini LED、汽车电子等市场的爆发，其应用场景将进一步扩展，成为高端智能制造的核心支撑。企业需紧跟技术趋势，合理选型以提升竞争力。
